1 範圍
本標準規定了多孔搪玻璃片式冷凝器的S式、基本參數、主要尺寸和要求以及銘牌、出廠文件及包 裝、運輸。
本標準適用於器內設計壓力大於一0. 1 MPa、小於0. 1 MPa,夾層內設計壓力小於等於0. 25 MPa, 冷凝器麵積3 m2〜30 m2,器內工作溫度0 C〜200 X：,夾層內工作溫度小於等於95 1^的多孔搪玻璃片 式冷凝器。
2 規範性引用文件
下列文件對於本文件的應用是必不可少的.凡是注日期的引用文件，僅注日期的版本適用於本文 件。凡是不注日期的引用文件,其新版本(包括所有的修改單)適用於本文件。
GB/T 94. 3殫性墊圈技術條件鞍形、波形彈性墊圈
GB/T 898 雙頭螺柱bm = 1.25d
GB/T 6170 1型六角錁母
GB 25025搪玻璃設備技術條件
HG/T 2049搪玻璃設備卨頸法蘭
HG/T 2054搪玻璃設備卡子
HG/T2143搪玻璃設備管口
HG/T 20592 鋼製管法蘭(PN係列)
QB/T 3627聚四氟乙烯薄膜
3 術語和定義
下列術語和定義適用於本文件。
3.1
多孔搪玻璃片式冷凝器 glassHined porous plate-type condenser
單片由兩碟片焊製，並分別製作成大孔和多孔，間隔重備組合的搪玻璃冷凝器.
4 型式、基本參數和主要尺寸
4.1型式
多孔片式冷凝器由器蓋、器底、冷凝中片1、冷凝中片2組成，夾層內冷卻水由器外接頭串聯或並聯 連接。
多孔片式冷凝器塱式、基本參數和主要尺寸見圖1、表1、表2和表3。

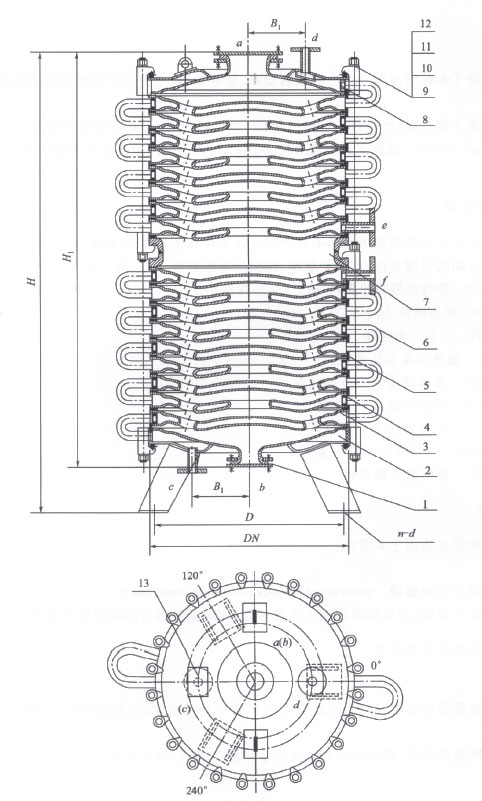

圖1 多孔搪玻璃片式冷凝器

表1明細表

表2管口公稱直徑  單位為毫米

4.2 冷凝片麵積
多孔搪玻璃片式冷凝器由器蓋、器底和冷凝片組成，冷凝麵積為三者之和冷凝片冷凝麵積分兩種規格：0.63㎡/片、1.0 ㎡/片，分別以WN-0. 63和WN-1表示。器蓋和器底的冷凝麵積為冷凝片麵積 的二分之一。

表3尺寸表

4.3密封圈

4.3.1 密封圈型式、基本參數和主要尺寸見圖2、表4和表5。

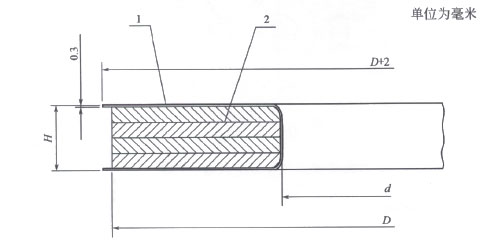

圖2密封圈

表4尺寸表單位毫米

表5明細表

4. 3.2 密封圈用聚四氟乙烯應符合QB/T 3627規定，厚度均勻，允許偏差為士0. 1 mm,密封平麵不允許有皺紋及徑向溝槽。
4. 3.3 搪玻璃環型式、基本參數和主要尺寸見圖3、表6和表7。

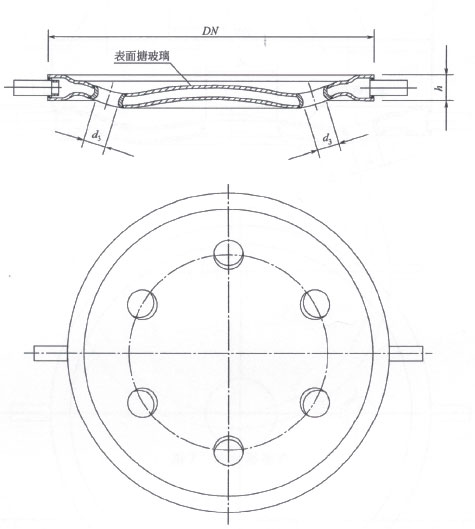

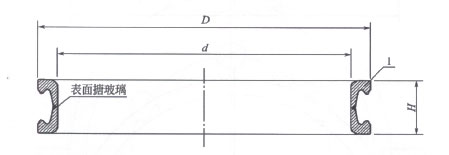

圖3 搪玻璃杯

表6尺寸表 單位毫米

表7明細表

4. 3. 4 器蓋、器底、冷凝中片1、冷凝中片2型式、基本參數和主要尺寸見圖4、圖5、圖6、圖7和表8。

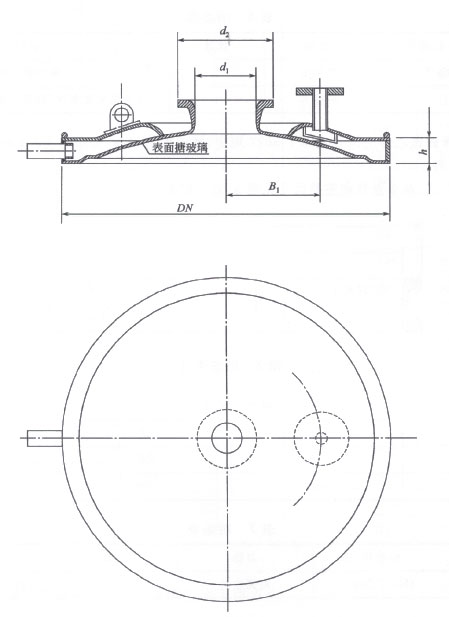

圖4 器蓋

圖5 冷凝器中片 1

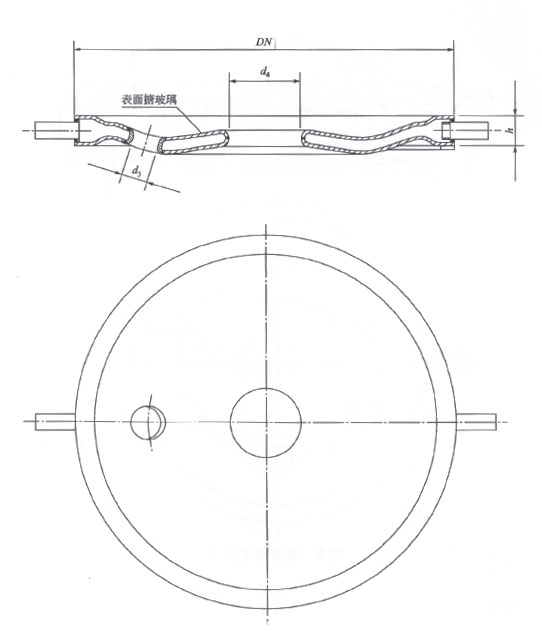

圖6 冷凝器中片 2

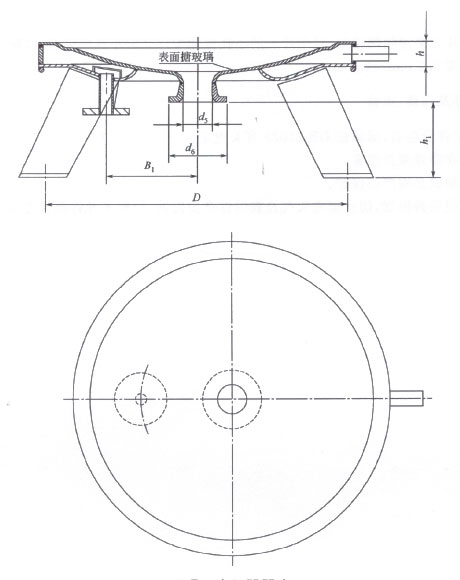

圖6 冷凝器器底 2

表8尺寸表 單位為毫米

4.4標記
符合HG/T 4298，單片冷凝麵積1 m2,總冷凝麵積10m2的多孔搪玻璃片式冷凝器，其標記為： 多孔搪玻璃片式冷凝器HG/T4298-WN-A1-10
標記中各要素的含義如下：
WN—多孔搪玻璃片式冷凝器；
A1——單片冷凝麵積為lm2;
10——總冷凝麵積為10 m2。

5 要求
5. 1多孔搪玻璃片式冷凝器的設計、製造、檢驗和驗收按GB 25025的規定。
5.2器蓋、器底和換熱片夾層水壓試驗壓力為0.35 MPa。組裝後，器內做0. 15 MPa的水壓試驗，應無泄漏。
5.3 中片1和中片2必須間隔排放,且中片1的小孔應和中片2的小孔間錯開，以防短路。
5. 4 擴玻璃層厚度0. 8 mm~1. 5 mm.

6 銘牌、出廠文件及包裝、運輸
6.1 銘牌、出廠文件及包裝、運輸按GB 25025有關規定。
6.2 銘牌應安裝在器盞酸目位罝9
6.3 外餌的搪玻璃麵必須嚴格保護。
6.4 產品出廠前應妥善保管，防止雨雪天氣及腐蝕性介質侵蝕.一般不允許露天存放。
